Design von dem PCB

[lueftermeister]

Kann jeder Grafikkartenhersteller das Aussehen und das Bestücken seiner Grafikkarten selbst bestimmen oder gibts ein Grunddesign an das sich gehalten werden muss Mein Wasserkühler passt auf eine GeForce 6800 und auf eine GF 7900 GS. Als ich neulich den Wasserkühler auf meine XFX 9600 GT bauen wollte, passte er nicht. Der 3-Pin-Lüfteranschluss war recht ungünstig plaziert worden Seht selbst (roter Pfeil):

Ich habe mir einen Seitenschneider genommen und alle 3 Pins kastriert. Da ist soviel Platz auf der Karte. Warum nimmt man da die ungünstigste Stelle

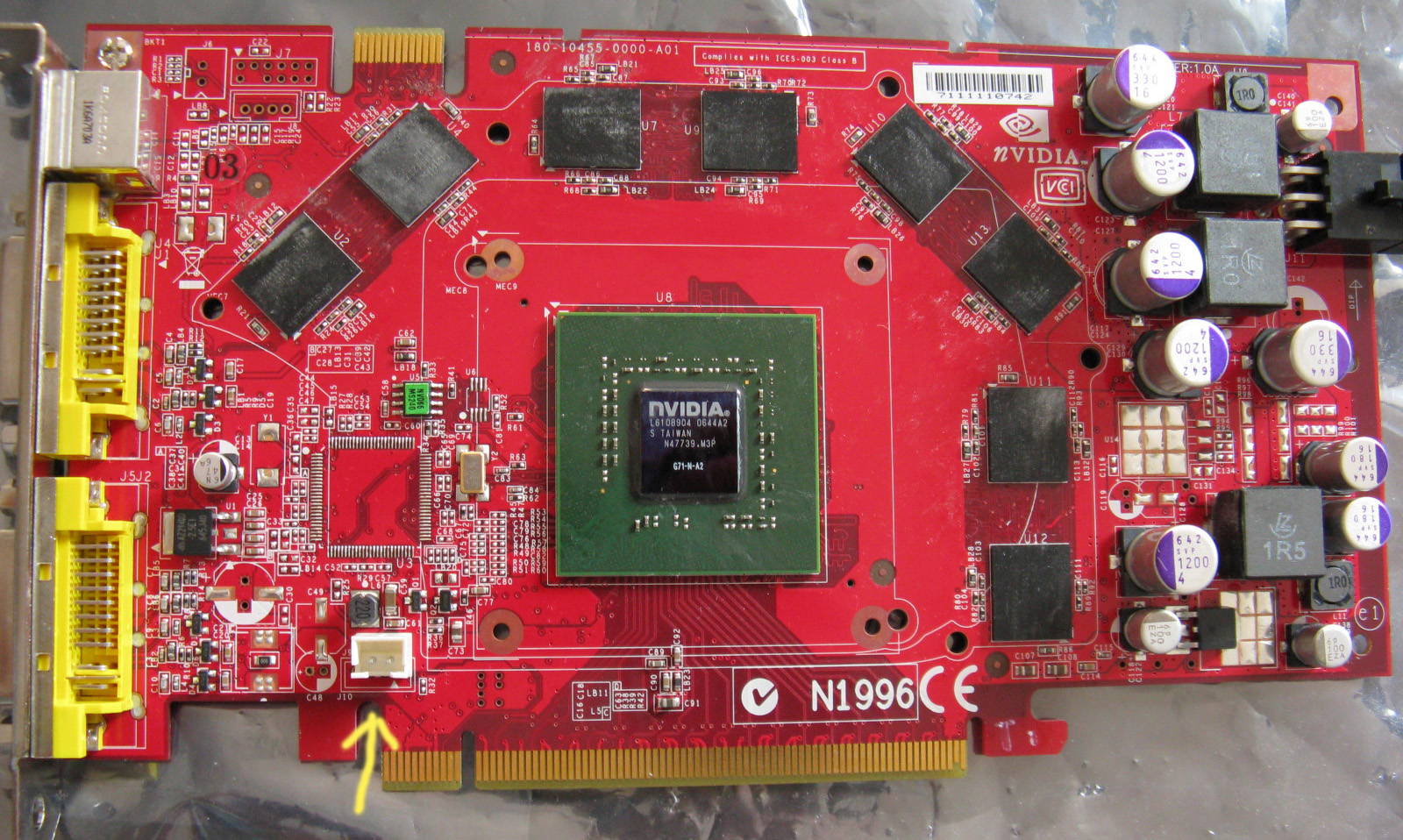

Der Lüfteranschluss von meiner alten MSI 7900 GS wurde wesentlich besser positioniert (gelber Pfeil ) Wobei dort die Kondensatoren recht eng an die Speicherchips verbaut worden sind.

Habt Ihr ähnliche Erfahrungen gemacht

luefty

[czuk]

Hi Luefti,

AMD und Nvidia geben mit jeder neuen GPU ein Referenzdesign heraus, an das man sich als Grafikkartenhersteller halten kann, aber nicht muss.
Wenn jemand meint es z.B. mit einem anderem Design besser zu können, oder billiger, oder mit stabilerer Stromversorgung, oder weniger Speicherbestückung, oder mehr Speicherbestückung, dann steht es dem Grafikkartenhersteller frei eigene Layouts zu entwickeln und diese zu verkaufen.

Oft ist es dann so, dass unmittelbar nach dem Erscheinen einer neuen GPU erstmal alle auf dem Referenzdesign basierende Karten verkaufen und einige Wochen/Monate später dann eigene Layouts nachschieben.

Gruß,

czuk

[schmidtsmikey]

Habe noch keine ähnlichen Erfahrungen gemacht, aber letztendlich sind die Grafikkarten-Hersteller frei. Die können sogar von Taktraten etc. abweichen.

[lueftermeister]

Das ist schon recht ätzend. Immerhin könnte man bei der Platzierung vom Lüfteranschluss etwas nachdenken Mal schauen ob der Wasserkühler auch noch auf die nächsten Generationen passt oder ich wieder aufwendig basteln muss
